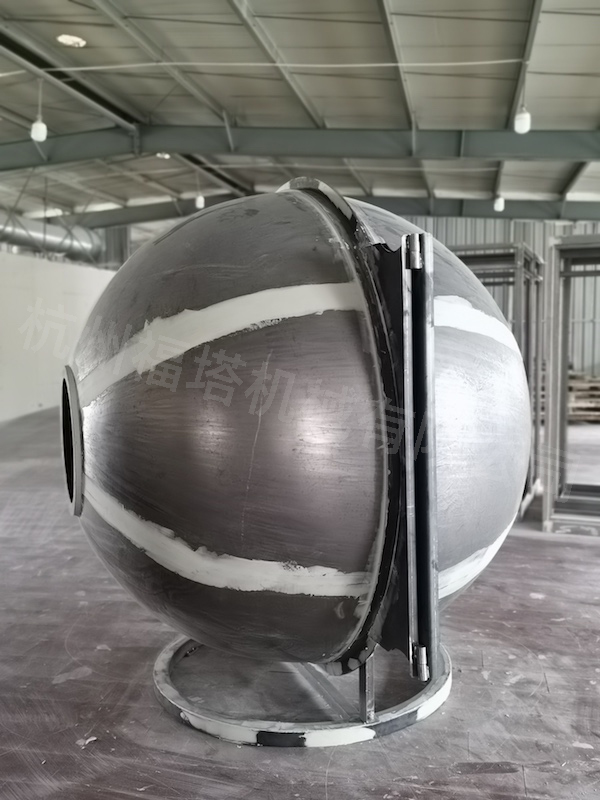

积分球是一个内壁涂有白色漫反射材料的空腔球体，又称光度球，光通球等。 球壁上开一个或几个窗孔，用作进光孔和放置光接收器件的接收孔。积分球的内壁应是良好的球面，通常要求它相对于理想球面的偏差应不大于内径的0.2%。球内壁上涂以理想的漫反射材料，也就是接近于1的材料。常用的材料是氧化镁或硫酸钡，将它和胶质粘合剂混合均匀后，喷涂在内壁上。氧化镁涂层在可见光谱范围内的光谱反射比都在99%以上，这样，进入积分球的光经过内壁涂层多次反射，在内壁上形成均匀照度。为获得较高的，积分球的开孔比应尽可能小。开孔比定义为积分球开孔处的球面积与整个球内壁面积之比。

积分球的作用
一般而言，光学扩散片在小心使用下，可降低测量时因探测器上的入射光源不均匀分布或光束偏移所造成的微小误差，因此可以提高测量的准确性。但是在精密的测量时，就必须使用积分球作为光学扩散器使得上述的误差最小。
积分球可用于测试光源的光通量，色温，光效等参数。

积分球原理
积分球又称为光通球，广泛应用于光度、色度及辐射度计量测试场合。 是一个中空的完整球壳。内壁涂白色漫反射层，且球内壁各点漫射均匀。光源S在球壁上任意一点B上产生的光照度是由多次反射光产生的光照度叠加而成的。由积分学原理可得，球面上任意一点B的光照度E为

积分球特点
涂   层：福塔专有诗贝伦SPEKTRON涂层，特殊喷涂工艺，漫射性能良好，具有平坦的光谱反射率曲线特性，易清洁，日久不发黄，长久稳定性好；
涂层反射率：R98反射率、R80反射率、UV紫外高反射率；
测试方式： 4π结构：被测灯具安装在球中心；
                       2π结构：被测灯具安装在球侧面、球顶部
